Filo in acciaio armato con conduttore in alluminio a tre conduttori da 185 mm quadrati per media tensione Cavo di alimentazione rivestito in PVC isolato XLPE

Personalizzazione: Disponibile
Applicazione: Cantiere
Voltaggio: Cavo a bassa tensione e media

Products Details

  • Panoramica
  • Descrizione del prodotto
  • Foto dettagliate
  • Imballaggio e spedizione
  • Profilo aziendale
  • FAQ
Panoramica

Informazioni di Base.

Model No.
AL/XLPE/SWA/PVC 10kV 3*185
Wire Materiale del centro
Filo di rame
Certificazione
ISO, CCC, CE, RoHS, VDE
Modello
al/xlpe/swa/pvc
Marca
dongfeng
Pacchetto di Trasporto
Steel Wooden Drum
Specifiche
2.0*2.0*1.4
Marchio
YUFENG
Origine
Repubblica Popolare Cinese
Codice SA
8544601400
Capacità di Produzione
5000000m/Year

Descrizione del Prodotto

Descrizione del prodotto
1. Ambito di applicazione
I cavi sono prodotti e testati in conformità con i  cavi di alimentazione IEC60502 con isolamento estruso e i relativi accessori per tensioni nominali da 1 kV (Um1.2 kV) a 30 kV (um 36 kV). Il cavo Dongfeng  può fornire cavi di isolamento XLPE secondo altri standard nazionali e internazionali riconosciuti o  Specifiche personalizzate.
2. Costruzione e materiale
1) conduttore
I conduttori sono normalmente di classe 2 di conduttori standard circolari o catulari compatti di rame o alluminio.
2) schermo del conduttore
Tutti i cavi con tensione nominale superiore a 1.8/3kV  Sono alimentati con schermatura del conduttore che non è mentallica e consiste di nastro semi-conduttore o  uno strato di composto semi-conduttore estruso, o una  combinazione dei due.
3) isolamento
L'isolamento è uno strato  Di polietilene reticolato estruso (XLPE).
4)  Schermo isolante
Per cavi con tensione nominale superiore a 1.8/3kV  , la schermatura di isolamento è costituita da una parte semi-conduttrice non metallica in combinazione con uno strato metallico e consiste di un nastro semi-conduttore o di uno strato di composto semi-conduttore estruso. Lo schermo isolante estruso è normalmente del tipo a strappo libero (facilmente rimovibile) ma può essere dotato di un filtro a richiesta.
La parte metallica è normalmente applicata sui singoli nuclei per tensione nominale superiore a 1.8/3kV  E sul gruppo centrale per tensione nominale 1.8/3kV  Ed è costituita da nastro di rame ricotto semplice. Oppure da un nastro di rame su cui può essere previsto uno strato di filo di rame, una lega di piombo o una guaina di alluminio corrugata richiesta.

5) rivestimento interno o guaina di separazione
(per cavi armati)
Sotto l'armatura viene applicato uno strato di PVC interno, se non è presente uno schermo.
Quando  La schermatura metallica e l'armatura sono di metalli diversi, è prevista una guaina di separazione estrusa di PVC per separare i diversi metalli.

6) armatura metallica
L'armatura, se necessario, è costituita da un unico strato di fili tondi o da doppi nastri di acciaio zincato o alluminio o altri metalli non magnetici. I cavi a nucleo singolo sono normalmente armati con alluminio (altri metalli non magnetici)  , perché l'armatura non magnetica è essenziale per i cavi a nucleo singolo per l'uso su circuito a corrente alternata.

7) guaina esterna
Tutti i cavi sono normalmente dotati di una guaina estrusa in PVC, di colore nero (classe ST2). Altri materiali possono essere disponibili su richiesta, come PE, polietilene, PVC ignifugo o ignifugo e così via

8) identificazione del nucleo
  I conduttori multipli sono identificati come conformi alla normativa IEC60502.

9) marcatura dei cavi (personalizzata)
  Le seguenti informazioni sono indicate sulla superficie della guaina esterna. Tuttavia, è possibile personalizzare anche la marcatura.
----tensione nominale, area per il cavo
-----nome del produttore
----anno di produttore
----allungare per il cavo
----ecc


Applicazione:
Cavo di alimentazione a media tensione per applicazioni statiche a terra, all'interno e all'esterno di strutture, all'esterno, in canali di cavi, in acqua, in
condizioni in cui i cavi non sono esposti a sollecitazioni meccaniche e tensioni di trazione più pesanti. A causa del suo fattore di selezione molto basso
Perdita ric, che rimane costante per tutta la durata di esercizio e grazie all'eccellente proprietà di isolamento del
  materiale XLPE,
saldamente giuntato longitudinalmente con schermo conduttore e schermo isolante di materiale semi-conduttivo (estruso in un unico processo)
, il cavo ha un'elevata affidabilità di funzionamento. Utilizzato in centrali di trasformazione, centrali elettriche e impianti industriali.


Costruzione  :
  1. Conduttore: Rame  o alluminio, Classe 1 o Classe 2, conduttori circolari solidi o intrecciati
  2. Schermo del conduttore: Composto semi-conduttore
  3. Isolamento:   Polietilene reticolato XLPE
  4. Schermo isolante: Composto semi-conduttore
  5. Schermo metallico: Nastro di rame  O/e filo di rame
  6. Guaina: PVC o  PE di cloruro di polivinile


Standard:
Conduttori IEC 60228 di cavi isolati
IEC 60502-2 cavi di alimentazione con isolamento estruso e relativi accessori Per tensioni nominali da 1 kV (um=1, 2 kV) fino a 30 kV
(Um=36kV) - parte 2: Cavi per tensioni nominali di 6 kV (um=7, 2 kV) E 30 kV (um=36 kV)


                                            CAVI DI alimentazione MV cavo XLPE  Conduttore in rame IEC 60502-2
Cavo isolato XLPE Single-core A tre nuclei Codice produttore
YJV (N2XSY) YJV (N2XSEY) CU/XLPE/CTS/PVC
YJY (N2XS2Y) YJY (N2XSE2Y) CU/XLPE/CTS/PE
YJSV (N2XSY) YJSV (N2XSEY) CU/XLPE/CWS& CTS/PVC
YJSY (N2XS2Y) YJSY (N2XSE2Y) CU/XLPE/CWS& CTS/PE
YJV62 (N2XSBY) YJV22 (N2XSEBY) CU/XLPE/CTS/STA/PVC
YJV63 (N2XSB2Y) YJV23 (N2XSEB2Y) CU/XLPE/CTS/STA/PE
YJV72 (N2XSRY) YJV32 (N2XSERY) CU/XLPE/CTS/SWA/PVC
YJV73 (N2XSR2Y) YJV33 (N2XSER2Y) CU/XLPE/CTS/SWA/PE
                                      CAVI DI alimentazione MV    Cavo XLPE        Conduttore in alluminio IEC 60502-2
Cavo isolato XLPE Single-core A tre nuclei Codice produttore
YJLV (NA2XSY) YJLV (NA2XSEY) AL/XLPE/CTS/PVC
YJLY (NA2XS2Y) YJLY (NA2XSE2Y) AL/XLPE/CTS/PE
YJLSV (NA2XSY) YJLSV (NA2XSEY) AL/XLPE/CWS& CTS/PVC
YJLSY (NA2XS2Y) YJLSY (NA2XSE2Y) AL/XLPE/CWS& CTS/PE
YJLV62 (NA2XSBY) YJLV22 (NA2XSEBY) AL/XLPE/CTS/STA/PVC
YJLV63 (NA2XSB2Y) YJLV23 (NA2XSEB2Y) AL/XLPE/CTS/STA/PE
YJLV72 (NA2XSRY) YJLV32 (NA2XSERY) AL/XLPE/CTS/SWA/PVC
YJLV73 (NA2XSR2Y) YJLV33 (NA2XSER2Y) AL/XLPE/CTS/SWA/PE

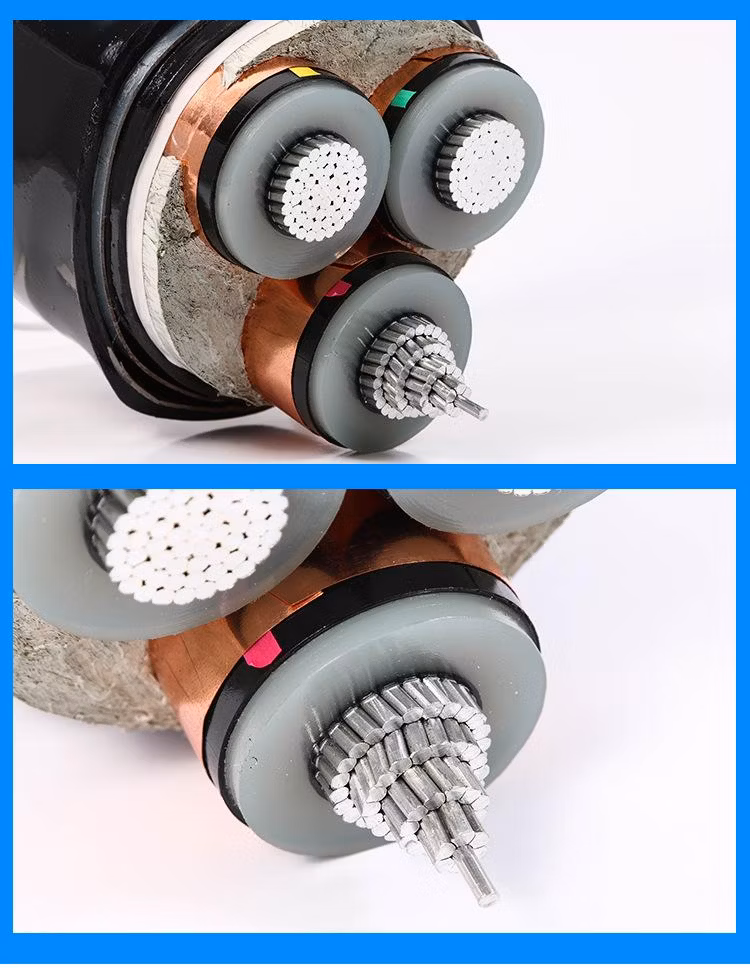

Foto dettagliate

Three Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power Cable





Imballaggio e spedizione

Three Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power Cable

Profilo aziendale

Three Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power Cable

  Jiangsu Dongfeng Cable Co., Ltd (originariamente Wuxi Dongfeng Factory) è stata fondata nel 1988, che è un'impresa privata high-tech con raccolta di ricerca, sviluppo e produzione di vari fili e cavi. Il capitale registrato è di 308 milioni di RMB, il patrimonio totale è di 1810 milioni di RMB. L'area della fabbrica copre 160 mila metri quadrati, di cui l'area di costruzione è di 120 mila La società possiede un Centro tecnologico di livello Provincia di Jiangsu.

Negli ultimi anni, l'impresa è stata concessa dal governo come High Technology Enterprise, famosa impresa della provincia di Jiangsu, Quality Faithful Enterprise, Advanced Enterprise of Wuxi City, Double Civilization Enterprise, AAA Class Credit Enterprise, impresa di osservare i contratti e mantenere la promessa. Fili e cavi del marchio YUNFENG hanno ottenuto molti riconoscimenti, come Customer Satised Products in China, Famous Brand Products of Jiangsu Province, Famous Brand of China. La società è lodata dai clienti in qualità, servizio e reputazione continuamente per molti anni, ed è stata premiata come Customer Satised Enterprise in Service and Integrity da China Consumer Protection Foundation, ora è diventata una delle aziende più importanti nel settore dei cavi e dei cavi.

I prodotti principali della società sono: Cavo ad alta tensione da 500Kv, cavo di alimentazione ad alta tensione da 220 e 110kV e 60kV, cavo di alimentazione isolato XLPE per tensione nominale da 1kV a 35kV, cavo di alimentazione isolato in PVC, cavo di isolamento per antenna, cavo di isolamento per antenna, cavi per apparecchiature elettriche, cavo ignifugo privo di alogeni a bassa emissione di fumo, cavo ignifugo, cavo ignifugo, cavo in gomma per impieghi generali, minerale Cavo, cavo di saldatura, cavo di comando, AAC e ACSR, ecc.


L'azienda aderisce al progresso scientifico e tecnologico come il motivo, continua trasformazione tecnica, possiede ora 6 linee di produzione di livello avanzato internazionale per cavi di media e alta e extra alta tensione, che comprende una linea VCV per cavi di potenza da 500kV e sotto di TROESTER in Germania, e un CCV Linea per cavi di potenza da 220kV e sotto la linea realizzata dalla MAILLEFER Corporation in Finlandia, ogni linea è configurata con misurazione dell'eccentricità in linea realizzata dalla SIKORA Corporation in Germania. Apparecchiature di prova per alta tensione e scarica parziale è un sistema di test di risonanza da 700kV AC realizzato dalla Phenix Corporation negli Stati Uniti, e la società ha più di 300 di altre macchine di produzione principali e oltre 200 di apparecchiature di prova, tutti sono di primo tasso in Cina o nel World. The capacità di produzione è di 2 milioni di chilometri all'anno, i cavi possono essere prodotti secondo standard nazionali e internazionali, o secondo le esigenze del cliente. L'impresa ha stabilito più di 150 società di vendita nelle principali città della Cina, i prodotti possono soddisfare le esigenze dei settori dell'energia, Comunicazione, linea aerea, ferrovia, automobile, elettrodomestici, oil. Chemistry, mine e metallurgia, quasi copre tutti i settori. Negli ultimi anni, i cavi della società è utilizzato in molti progetti importanti e ha guadagnato lodi, come Hada alta velocità ferrovia, Ninghang alta velocità ferrovia, numero 5 linee della metropolitana di Shenzhen, Jinqi alta velocità ferrovia, Qingdao golfo ponte, Pechino lavoratori 'palestra, nazionale urbano e rurale di ristrutturazione della rete di energia. 110kV I cavi sono stati utilizzati nel progetto di rete della Mongolia interna, Guangxi, Chongqing, Sichuan e grande società siderurgica, Chemistry Corporation. The cavi funzionano stabilmente e il feedback dell'utente è buono.


La qualità è vita di un'impresa, che cosa stiamo cercando non è solo qualificata ma è anche eccellente. Jiangsu Dongfeng cavo ha impeccabile sistema di garanzia di qualità, istituzioni consolidate di garanzia di qualità del centro tecnologico e di test di qualità center. The società ha ottenuto certificato ISO9001, certificato ISO 14001, certificato GB/T28001. In il momento di sviluppo enormemente di elettricità nel nostro paese, il corporation utilizzerà l'opportunità e il proprio vantaggio per soddisfare le esigenze del mercato e si sforzerà di costruire aziende innovative, che serviranno per i nuovi e vecchi clienti di prodotti di prima classe.

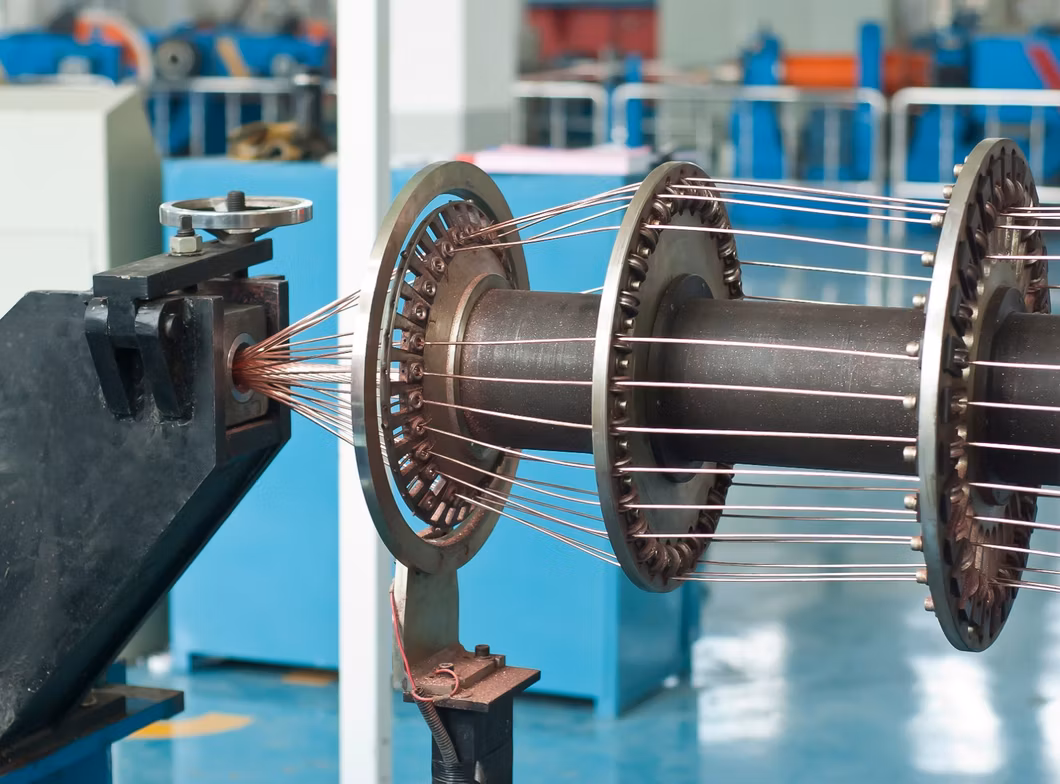

Il nostro workshop
Three Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power CableThree Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power CableThree Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power CableThree Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power CableThree Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power CableThree Core 185sqmm Aluminum Conductor Medium Voltage Steel Wire Armoured XLPE Insulated PVC Sheathed Power Cable

FAQ

D1. Sei un produttore?

Sì, siamo  Produttori di cavi e fili  Con più di 30 anni di esperienza per la tensione di 1kV a 220kV ed è famoso marchio in Cina per la rete di Stato cinese.

D2. Quali sono i vostri prodotti principali?

I prodotti principali includono: Cavo XLPE da 1-35kV, cavo conduttore in rame e alluminio, cavo HV ed EHV da 66-220kV, conduttori nudi, ACSR, AAC, AAAC, ACAR, ACSS, ACSS/TW, ACCC, ACSR/AW, ACS, GSW, Cavo per antenna (bassa/media tensione), cavo di alimentazione,   Filo in lega di alluminio.

D3. In quali paesi e regioni sono stati esportati i vostri prodotti?

Asia, Sud America, Nord America, Europa, Africa, Oceania, compresi: Perù, Colombia, Cile, Corea, America, Filippine,
Vietnam, Singapore, Australia, Dominica, Kenya, Polonia, Pakistan, Ruanda, Brasile, Myanmar, Zambia, Congo, Ecuador, Lesotho,
Bolivia, Thailandia, Germania, Angola, Yemen, India, Paesi Bassi, Benin, Maldive, Canada, Honduras, Albania, Burundi, Paraguay,
Sri Lanka, Nuova Zelanda, Bahrein, Costa Rica, Trinidad e Tobago, Guyana, Nicaragua, Mongolia, Haiti, Ghana, Macedonia, ecc.

D4. La qualità dei vostri prodotti è garantita?

Sì, la qualità dei nostri prodotti è altamente garantita. I prodotti sono certificati ISO 9001, ISO 14001, OHSAS 18001. Il nostro
le officine sono dotate di attrezzature avanzate di produzione e ispezione e. I prodotti rigorosamente secondo gli interni
standard o requisiti dei clienti. Facciamo il 100% di ispezione per ogni lotto di semilavorati e prodotti finiti.

D5. Qual è il pacchetto di prodotti?

Il pacchetto è solitamente fusti di legno, fusti di acciaio, acciaio-legno, scatole di legno, tamburi o secondo le esigenze dei clienti.

D6. Come si possono ottenere i campioni?

Notificare le informazioni dettagliate sul campione necessario. Se non abbiamo il modello esatto, si prega di considerare se la sim
Il modello ilar è adatto a voi. Forniamo i campioni gratuiti per l'ispezione mentre il trasporto è a carico.

D7. Quali sono i nostri termini di pagamento?

Possiamo accettare i seguenti termini di pagamento: T/T, L/C. A vista. Altri dovrebbero essere negoziati con noi secondo le ordinanze.
